省エネ施工部材
03
『KAMADAN』
当社製品の『KAMADAN』は優れた断熱性を持つ省エネシートです。
御社の機械専用オリジナルの 断熱仕様を製作いたします

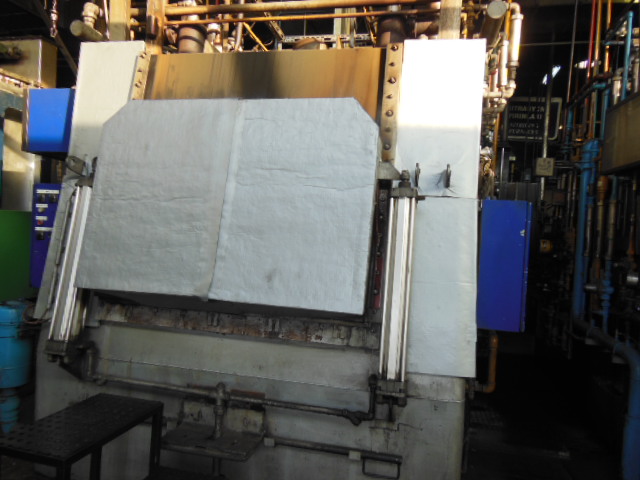

施工事例
KAMADAN Examples

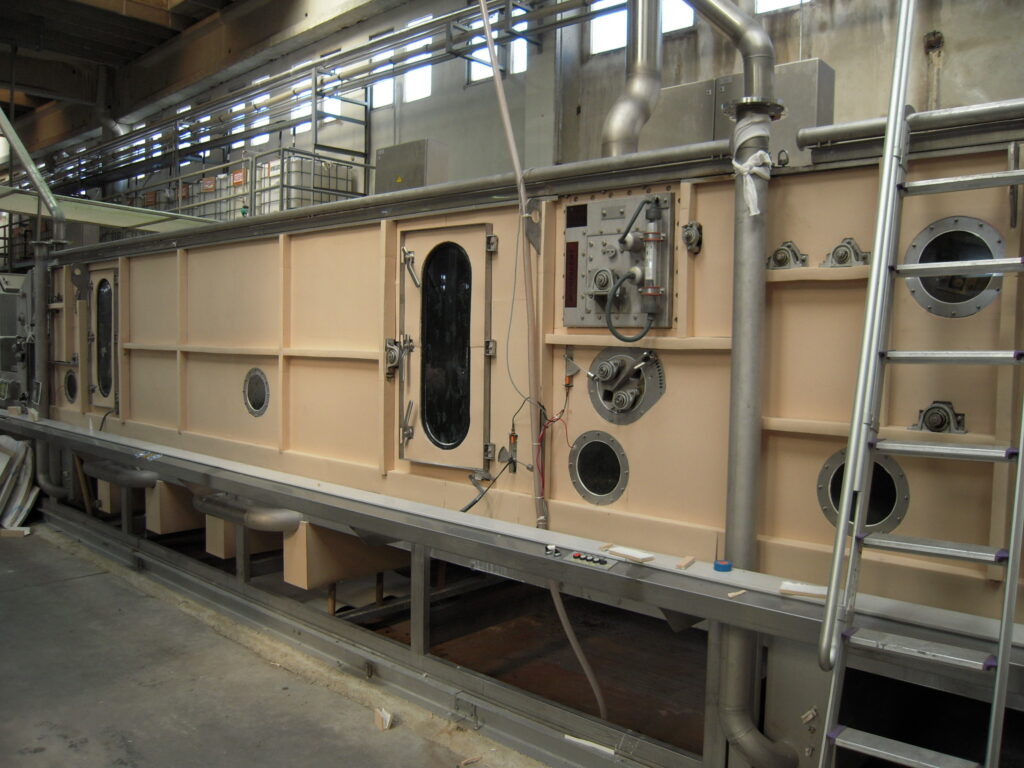

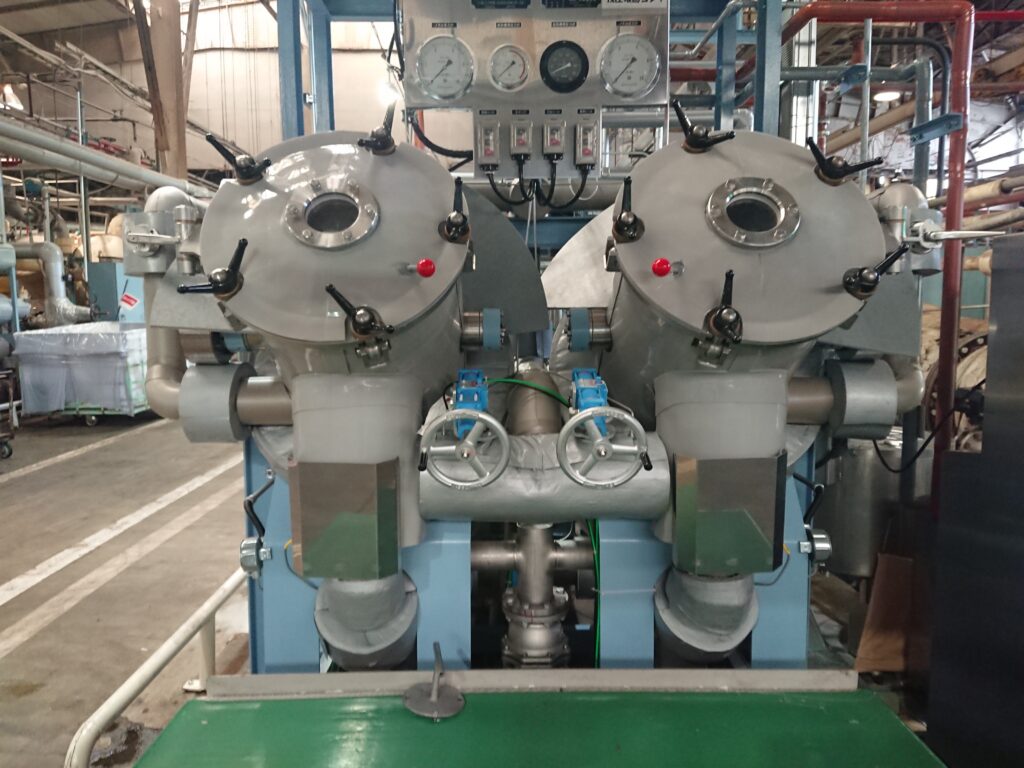

液流染色機（染色会社）
殺菌槽 （食品会社）
シリンダー乾燥機（染色会社）

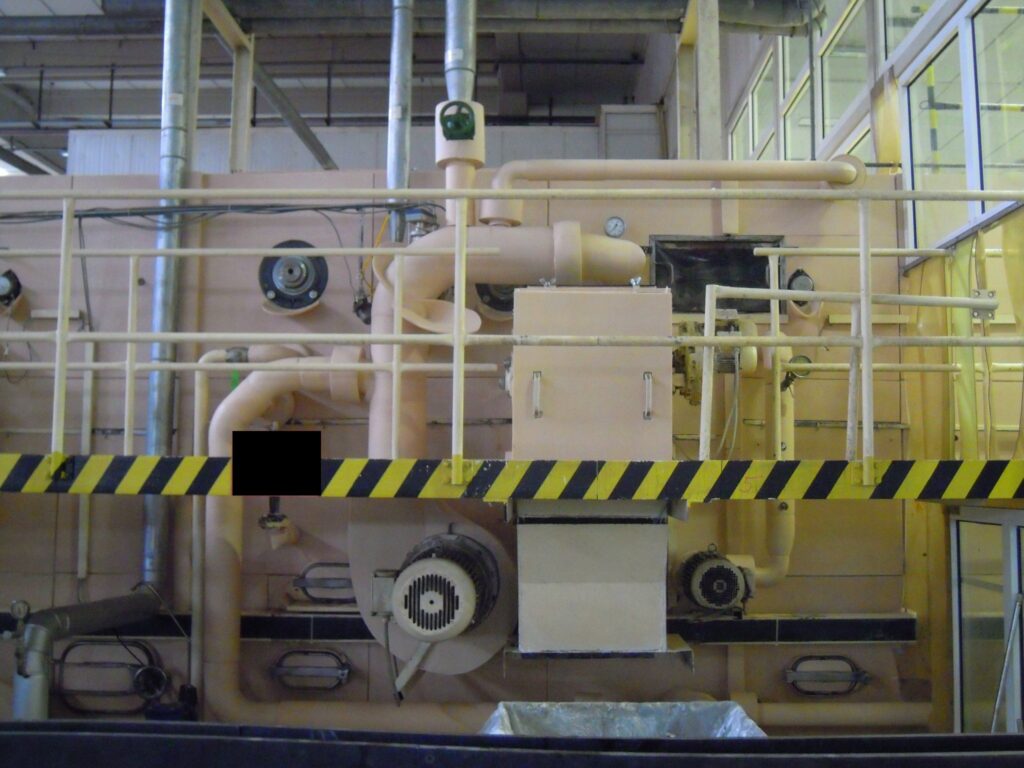

洗瓶機（食品会社）
乾燥機（繊維会社）
コルゲーター（製紙会社）
省エネ断熱材シート
『ＫＡＭＡＤＡＮ』の特徴
①省エネ効果
表面からの放散熱量を80％以上抑制することにより燃料コストの大幅な削減。
地球環境問題に対応したCO₂削減効果。
②工場の環境改善・安全対策効果
高温装置などによる火傷防止、衝突時のケガ防止。
室内温度低下による熱中症対策。
③優れた施工性
様々な複雑な部位への施工が短時間で可能。
脱着性に優れており、装着メンテナンス時に脱着・再生が簡単。
カッターなどで容易に加工が可能。
④美観性・耐久性
仕上がりが美しく、表面材は撥水性があり劣化しにくく耐久性に優れている。

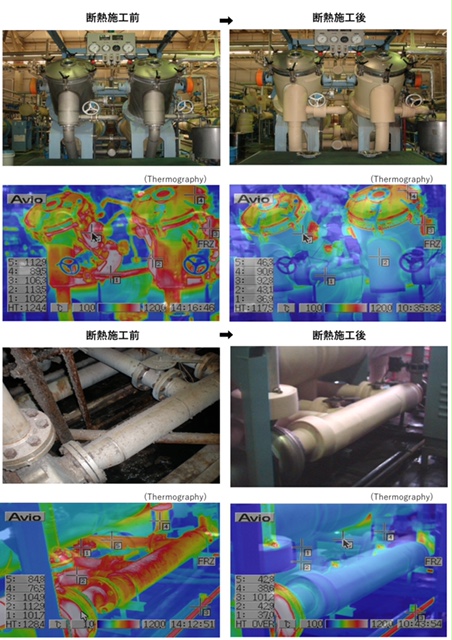

効果実例
サーモグラフティ撮影
断熱施工前 ➡
断熱施工後
(Thermography)
(Thermography)
断熱施工前 ➡
(Thermography)
断熱施工後
(Thermography)

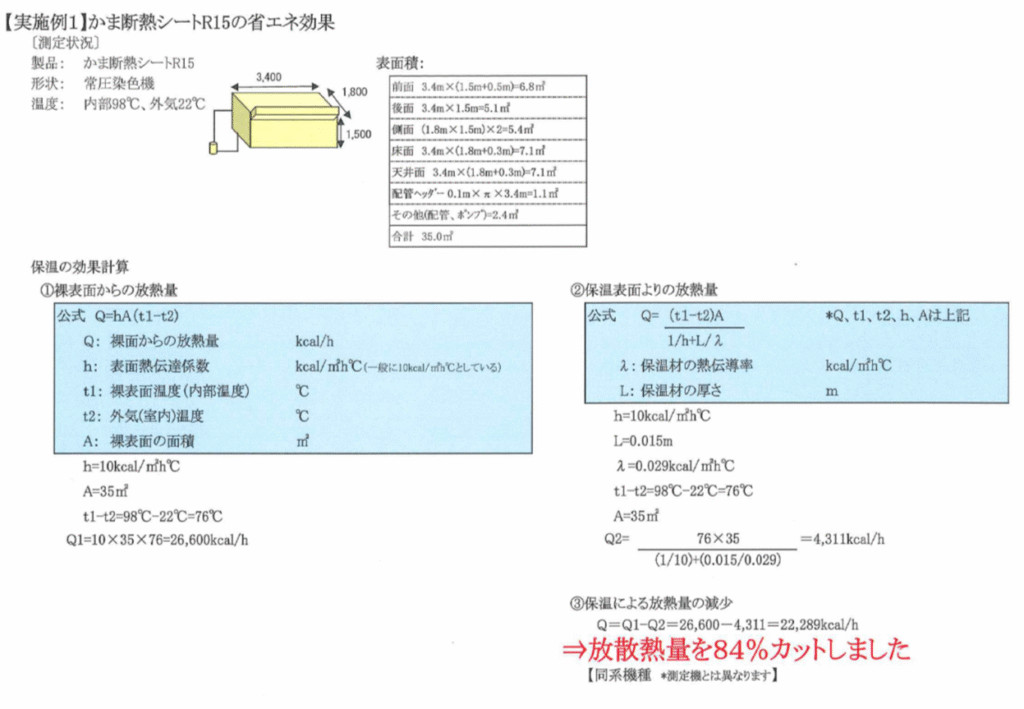

省エネ効果の試算例
①使用エネルギー ②燃料単価 ③使用時間 ④表面温度 ⑤周辺温度 ⑥施工表面積
から省エネ効果が試算できます。
【KAMADAN】 F-15の省エネ効果
〔測定状況〕
| ①使用エネルギー | LNG |
|---|---|
| ②燃料単価 | 120 (￥/kg) |
| ③使用時間 | 1,800 (hr) |
| (ボイラー効率) | 100 (%) |
| グレード | F |
| 断熱材の厚み | 15 (mm) |
| エネルギー単価 | 2197.8 (￥/GJ) |
| 前面 3.4m×(1.5m+0.5m)=6.8m² |
|---|
| 前面 3.4m×(1.5m+0.5m)=6.8m² |
| 側面 (1.8m×1.5m)×2=5.4m² |
| 床面 3.4m×(1.5m+0.3m)=7.1m² |
| 天井面 3.4m×(1.5m+0.3m)=7.1m² |
| 配管ヘッダー 0.1m×π×3.4m=1.1m² |
| その他(配管、ポンプ)=2.4m² |
| ⑥合計 本体31.5m²+配管類3.5m² |
| 施工場所 | ④表面温度 | ⑤周辺温度 | 表面積 | 放散熱量(NJ/h) | 削減熱量 | 施工後温度 | |
|---|---|---|---|---|---|---|---|
| (℃) | (℃) | (m²) | 施工前 | 施工後 | (MJ/h) | (℃) | |
| ①本体 | 98.0 | 22.0 | 31.5 | 100.2 | 17.6 | 82.6 | 33.4 |
| ②配管類 | 98.0 | 22.0 | 3.5 | 11.1 | 2.0 | 9.2 | 33.4 |
| Total | 35.0 | 111.3 | 19.6 | 91.8 | |||
試算結果
年間のエネルギー使用量の削減量 2.219（kg/year）
年間のエネルギーコスト削減量 266.237（kg/year）
年間のCO₂排出量の削減量 6.0（ton-CO₂/year）
※上記は、熱表面伝達係数=10kcal/m²h℃、断熱材の熱伝導率=0.032%、LNGの標準発熱量=54.60kg/year、
LNGの二酸化炭素排出係数=2.70kg/year、を用いて、熱の放散が缶体および断熱材表面からのみ行われた
場合の計算値となっております
施工実績
国内外の企業とのお取引き実績約１８００社
業界別の主な施工実績
繊維・染色関連
国内
海外
・小松マテーレ㈱
・日東紡績㈱
・日清紡ホールディングス㈱
・倉敷紡績㈱
・東洋紡㈱
・YKK㈱（世界各国）
・小松マテーレ㈱（中国）
・㈱川島織物セルコン（中国）
・トヨタ紡織㈱（ベトナム）
・YUNSA（トルコ）
食品・飲料関連
国内
海外
・サントリーHD㈱
・小西酒造㈱
・イチビキ㈱
・㈱小倉屋山本
・サントリーHD㈱（中国）
・コカ・コーラ（トルコ）
・Kraftfoods（トルコ）
・EFES（トルコ）
タイヤ・ゴム関連
国内
海外
・㈱ブリヂストン
・㈱ブリヂストン（中国）
・BRISA（トルコ）
・BANDO（トルコ）
その他関連
国内
海外
・東洋製罐㈱
・三浦工業㈱
・㈱デンソー
・SARTEN（トルコ）
・三浦工業㈱（中国）
・ERENSAN（トルコ）
・㈱デンソー
（ハンガリー・チェコ）
海外でも多数の施工実績
トルコでの省エネ事業が注目され、
BS番組の ”世界は今” で放送されました。
（創業者 油浦 八郎へのインタビュー場面）
KAMADAN 断熱シート
さまざま機械に適した断熱シートの4シリーズ紹介

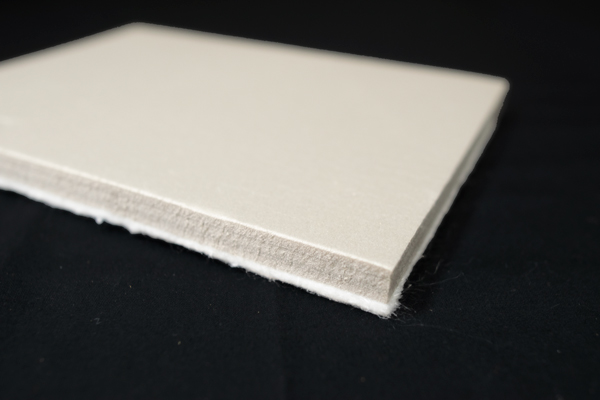

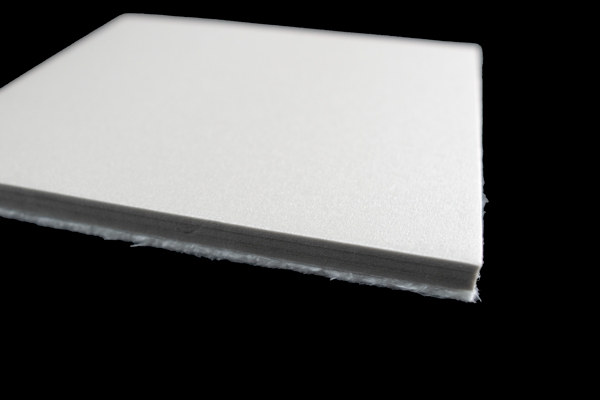

HR-Fシリーズ
HR-Fシリーズの特徴
- 高耐熱性発泡体の特性・・・独立気泡・断熱性・耐久性・加工性
- ガラスフェルトの特性・・・断熱性・耐熱性・厚みを増すことにより高温用途に対応
- HR-Fシリーズは、乾燥機・染色機・ダクト・温水タンク・圧力容器の鏡部・ボイラに適しています。
■製品名
HR-F-15
■表面
------
■中層
高耐熱性発泡体 10ｔ
■下層
ガラスフェルト 5ｔ
■サイズ
950×1000
■使用温度
＜ 120℃
■熱伝導率
0.033（W/m-K）
■製品名
HR-F-20
■表面
-----
■中層
高耐熱性発泡体 10ｔ
■下層
ガラスフェルト 10ｔ
■サイズ
950×1000
■使用温度
＜ 135℃
■熱伝導率
0.033（W/m-K）

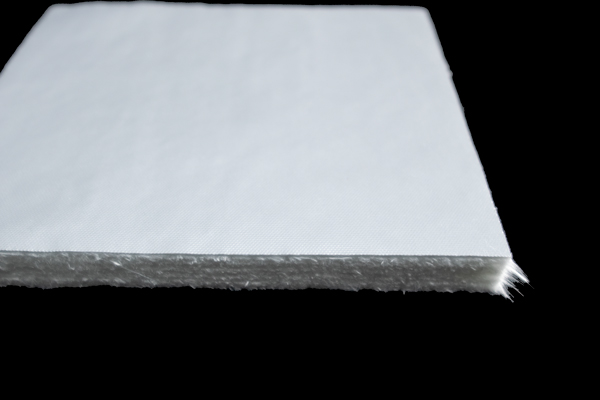

OG-Cシリーズ
OG-Cシリーズの特徴
- ほぼガラス繊維で構成されています。断熱性・耐熱性・耐燃性（難燃性）に優れています。
- OG-Cシリーズは、ダクト・ボイラなど、特に耐燃性が求められる分野に適しています。
■製品名
OG-C-15
■表面
シリコンガラスクロス
■中層
----
■下層
ガラスフェルト 15ｔ
■サイズ
950×1000
■使用温度
＜ 150℃
■熱伝導率
0.030（W/m-K）
■製品名
OG-C-20
■表面
シリコンガラスクロス
■中層
----
■下層
ガラスフェルト 20ｔ
■サイズ
950×1000
■使用温度
＜ 180℃
■熱伝導率
0.030（W/m-K）
■製品名
OG-C-25
■表面
シリコンガラスクロス
■中層
----
■下層
ガラスフェルト 25ｔ
■サイズ
950×1000
■使用温度
＜ 200℃
■熱伝導率
0.033（W/m-K）
HR-NCシリーズ
HR-NCシリーズの特徴
- シリコンガラスクロスを表面材に採用し、表面強度の向上と美化対策を行ったモデルです。
- HR-NCシリーズは、乾燥機・染色機・ダクト・温水タンク・圧力容器の鏡部・ボイラに適しています。
■製品名
HR-NC-15
■表面
シリコンガラスクロス
■中層
高耐熱性発泡体 10ｔ
■下層
ガラスフェルト 5ｔ
■サイズ
950×1000
■使用温度
＜ 120℃
■熱伝導率
0.033（W/m-K）
■製品名
HR-NC-20
■表面
シリコンガラスクロス
■中層
高耐熱性発泡体 10ｔ
■下層
ガラスフェルト 10ｔ
■サイズ
950×1000
■使用温度
＜ 135℃
■熱伝導率
0.033（W/m-K）
ALシリーズ
ALシリーズの特徴

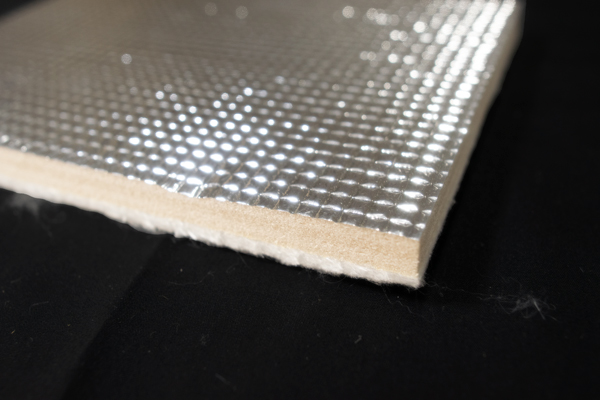

- 表面材にアルミ蒸着フィルムを採用した外観が美しいモデルです。
- 高所で使用した場合、アルミの反射効果により明るさを増幅します。
■製品名
AL-10
■表面
アルミ蒸着フィルム
■中層
高耐熱性発泡体 10ｔ
■下層
-----
■サイズ
950×1000
■使用温度
＜ 100℃
■熱伝導率
0.0345（W/m-K）
■製品名
NAL-15
■表面
シリコンガラスクロス
■中層
高耐熱性発泡体 10ｔ
■下層
ガラスフェルト 5ｔ
■サイズ
950×1000
■使用温度
＜ 120℃
■熱伝導率
0.033（W/m-K）
